Polyforme.fr - Découpe Laser

        Si vous voulez réaliser le casse-tête Le Crabe en découpe laser, lisez les Explications et ensuite revenez ici pour télécharger les fichiers dont vous aurez besoin.


Le double fond en 2mm et le fond en 3mm:

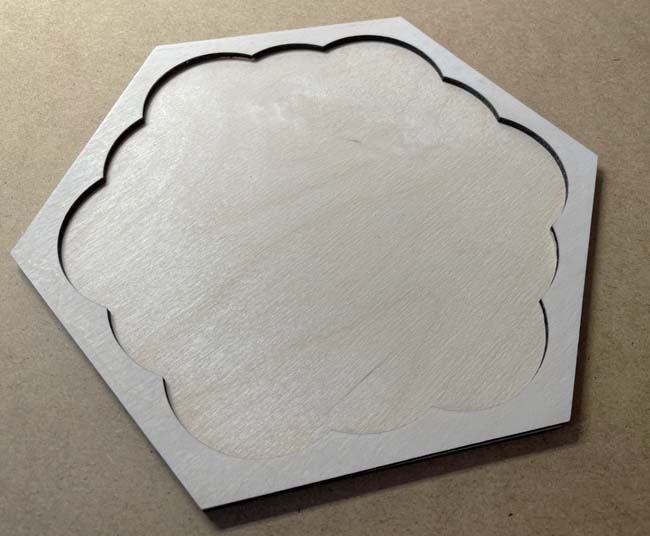

Le double fond collé sur le fond :



Le couvercle et son tour en 3mm



Vue de dessous, le tour collé au couvercle :



Découpe des pièces et du tour en 5mm :



Le tour est collé autour du double fond

Les pièces sont disposées à leur place



Couvercle mis



Ci dessous, le fichier Lightburn® du couvercle et du double fond en 3mm.

J'utilise ces paramètres :



Si vous voulez faire le double-fond en 2mm, désactivez C01 dans Coupes/Calques



Vous obtenez ceci :



Le double-fond en 2mm :



avec ces paramètres :



Pour les pièces et le tour en 5mm :



Il n'y a que de la découpe, mettre C00 à 80/80


Les fichiers pour Lightburn® :

  • Couvercle 3mm : Couvercle_3mm.lbrn2

  • Double-Fond en 2mm : DoubleFond_2mm.lbrn2

  • Fond en 3mm : Fond_3mm.lbrn2

  • Pièces et contour en 5mm : PlateauComplet_5mm.lbrn2


Le fichier DXF : Plateau_complet.dxf
